Крюковая подвеска для крана

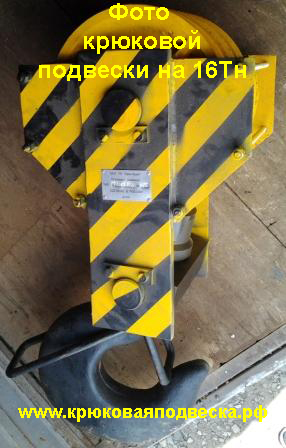

Крюковая подвеска (она же крюковая обойма) - это главный механизм для захвата, подъема и перемещения груза который должен быть установлен на любом грузоподъемном механизме свыше 3 тонн. Подъем крюковой подвеской осуществляется посредством натяжения стального троса, который надет на канатные блоки подвески, натяжение происходит вследствие его намотки на барабан грузовой лебедки крана. Данный механизм в обязательном порядке используется в составе автомобильных, гусеничных, башенных и мостовых кранов.

Цены на крюковые подвески

Цена крюковой подвески зависит пропорционально от её грузоподъемности, диаметра блока, их количества и номера используемого крюка. В таблице представлены базовая стоимость на самую востребованную продукцию, более подробную информацию вы можете посмотреть в разделе Цены

Появился вопрос?
Звоните по тел.
+7 351 264-49-65
или пишите на
tkg200@mail.ru
Наименование Цена
Крюковая подвеска 3,2 тонны ПК 3,2-12А-1-Ø400 20 000

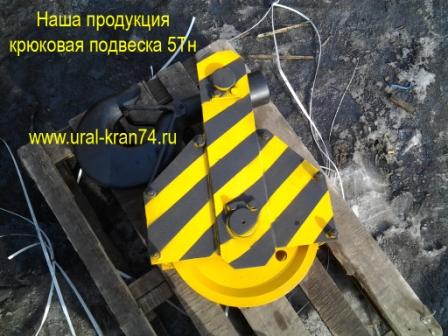

Крюковая подвеска 5 тонн ПК 5-14А-1-Ø500 30 000

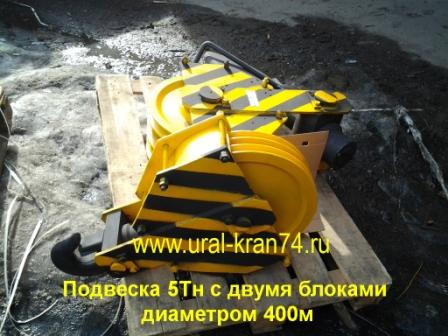

Крюковая подвеска 5 тонн ПК 5,0-14А-2-Ø400 35 000
Крюковая подвеска 10 тонн ПК 10,0-17А-2-Ø500 60 000
Крюковая подвеска 10 тонн ПК 10,0-17А-3-Ø400 73 000
Крюковая подвеска 12,5 тонны ПК 12,5-17А-3-Ø400 73 000
Крюковая подвеска 20 тонн ПК 20,0-19А-4-Ø400 90 000
Крюковая подвеска 32 тонны ПК 32,0-22А-4-Ø710 270 000

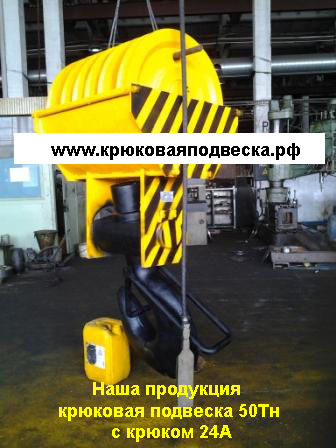

Крюковая подвеска 50 тонн ПК 50,0-24А-5-Ø810 320 000

Изготавливаем сертифицированные крюковые подвески в соответствии ОСТ и индивидуально по чертежам/требованиям заказчика. Гарантируем высокое качество.

Указанная стоимость не является публичной офертой, так как окончательная цена зависит от наличия материалов на складе и стоимости металла на ткущий момент, для точного расчета просим направлять ваши заявки нам на почту tkg200@mail.ru или связаться по телефону (351) 264-49-65.

Наши преимущества



  • Цены. Мы действительно имеем самые низкие цены на крюковые подвески среди изготовителей, так как обладаем современным парком станков и производственными помещениями в собственности, которые исключают издержки на аренду.
  • Качество. Большой ежедневный опыт изготовления отточил мастерство производства до высокого уровня. Мы являемся единственными из производителей, у которых есть сертификат качества на крюковые подвески и сертификат соответствия требованиям таможенного союза.
  • Сроки. Мы стараемся держать востребованные изделия в наличии, если их нет, срок изготовления продукции составит от 1 до 2 недель.
  • Сервис. Обеспечим послегарантийный ремонт, сможем сделать запасные блоки, изготовить крюк и грамотно проконсультировать в выборе обоймы и подбору запасных частей.
  • Гарантия. Мы увеличили сроки гарантии на свою продукцию до 2,5 лет, потому что уверены в высоком качестве свих изделий.

Что нужно учитывать при заказе

При изготовлении крюковой подвески важно правильно учитывать диаметр обводных блоков, так как это существенно влияет на скорость подъема и усилие, которое должна задействовать грузовая лебедка крана. Необходимо помнить, что чем меньше диаметр блока, тем ниже стоимость подвески. Расстояние между блоками.

Кроме диаметра блоков, при заказе необходимо уточнить диаметр стального каната, который будет использоваться на кране. Если диаметр каната и канавки блока будет не совпадать, это вызовет ускоренный износ деталей и может вызвать некорректную работу всего механизма.

Просим учесть, что подвеска поставляется без упаковки на деревянном поддоне. Консервации она не подлежит!

Маркировка

Аббревиатура крюковых подвесок расшифровывается следующим образом, например

Например: ПК 10,0-17А-3-Ø400-16,5 где

ПК-10,0 – это подвеска крюковая грузоподъемностью в 10 тонн.

17  – тип грузового крюка

А  – тип А используется в нормальных подвесках, Б - в укороченных

3  – количество используемых канатных блоков.

400  – общий диаметр канатных блоков.

16,5  – диаметр используемого стального каната.

Важно. Надо понимать, что крюки серии А - короткие, изготавливаются из серии Б - длинных, при этом клеймо с буквой Б остается на крюке, это часто вводит потребителей в заблуждение, так как в заказе стоит 17А, а по факту приходит подвеска с 17Б.</ p>

Что входит в комплект поставки

В стандартный комплект поставки входит – крюковая обойма, паспорт, раздельный сертификат на подвеску и крюк, сертификат качества на сталь.

Срок эксплуатации

Ресурс изделия составляет в среднем 10 лет, срок зависит от режима эксплуатации и класса использования по ИСО 430/1 для крана, чаще всего из строя выходят обводные блоки и грузовой крюк. Происходит это вследствие постоянного воздействия силы трения, в результате чего происходит износ деталей. Любая крюковая подвеска подлежит ремонту или замене любого основного узла, что значительно продлевает её ресурс.

ВАЖНО!!! Просим обратить внимание, что на рынке действует много недобросовестных продавцов, которые реализуют восстановленные, бывшие в употреблении или лежалые крюковые подвески, выдавая их за новые. Приобретайте данные механизмы только у производителей или официальных представителей заводов.

Гарантия

Срок гарантии – составляет 30 месяцев со дня ввода в эксплуатацию, исчисляется не позднее 1 месяцем со дня ее приобретения. Претензии не применяются при наличии механических повреждений.

Устройство крюковой подвески

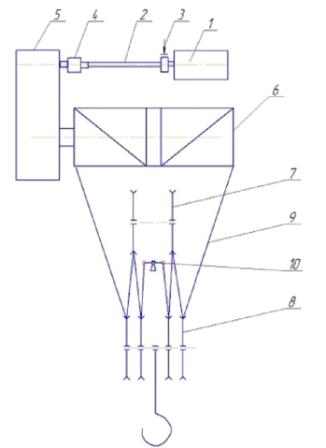

Схема работы подвески на кране

1-крановый двигатель, 2- вал, 3- тормозной шкив с тормозом, 4- муфта, 5- редуктор, 6- барабан лебедки, 7- вспомогательные блоки; 8- крюковая подвеска 9-стальной канат.



Схема работы подвески на кране

Конструкция подвески с крюком всецело зависит от общего устройства крана и её грузоподъемности. Она состоит из: вращающихся на валу канатных блоках, крюка и траверсы – все это объединено посредством щек. Блоки полиспаста изготавливаются из стали 20, крюк из заготовки «Уральская Кузница» группы "Мечел", вал, траверса и щеки подвески делаются из стали 45 и стали 3.

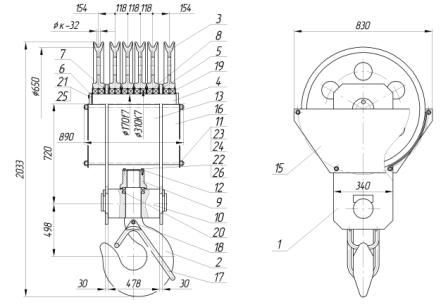

Устройство крюковой подвески грузоподъемностью 63 тонны



На примере рассмотрим схему крюковой подвески грузоподъемностью 63Тн. Она состоит:

  • 1.крюковая обойма
  • 2.грузовой крюк
  • 3.блоки обводные для стального каната
  • 4.вал, на котором закреплены блоки с подшипником
  • 5.7.8.19.подшипники
  • 9.гайка
  • 10.траверса
  • 11.23.24.шпилька металлическая
  • 12.22.26 стопорная планка с болтами защищает от раскручивания гайки
  • 13.16.защитный кожух
  • 15. щеки подвески
  • 17. защелка (замок крюка)
  • 18.крепление защелки
  • 20.подшипник скольжения
  • 21.25.устройство крепления вала
  • Фк-32 диаметр стального каната
  • D-650 диаметр канатных блоков



Виды крюковых подвесок



Нормальное исполнение

Данная серия состоит из одного или нескольких блоков полиспаста, грузового крюка, и траверсы. Траверса, на которой расположены блоки, удерживается посредством щек (в качестве исходного материала для щек используется листовая сталь).



Образец чертежа нормальной крюковой подвески 10 тонн



Укороченное исполнение

В отличие от нормальной обоймы здесь блоки полиспаста расположены на одной оси вместе с траверсой. Укороченное исполнение означает, что она имеет уменьшенную строительную высоту, но при этом чуть шире. Такая продукция востребована в первую очередь в различных производственных и складских помещениях, где имеется ограничение по высоте. Данное изделие может оснащаться только четным количеством блоков - 2 или 4.

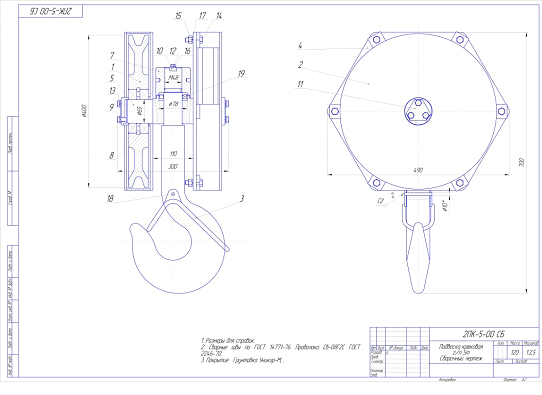

Образец чертежа укороченной подвески

Стоит заметить, что крановая обойма с крюком выступает в качестве наиболее важного и ответственного узла. Именно поэтому наши специалисты рекомендуют постоянно следить за ее состоянием во избежание проблем при эксплуатации. Рекомендуем регулярно делать осмотр всем элементам, а именно:

  • щекам
  • блокам полиспаста (роликам)
  • крюку
  • гайке
  • траверсе
  • осям
  • сальному канату.

В нашей компании работаю только опытные и высококвалифицированные специалисты, которые располагают необходимыми знаниями и навыками производства подобных изделий. Мы в состоянии гарантировать высокое качество производимой нами продукции, ее высокую прочность и долговечность.

Габаритные размеры

В данном разделе представлены возможные размеры и типы исполнения крюковых подвесок в соответствии отраслевым утвержденным стандартом России.

В «ТИП» указано количество канатных блоков - грузоподъемность - диаметр блока.

Помимо представленных схем, мы сможем изготовить для Вас их в любом исполнении, в соответствии вашими техническими заданиями или по предоставленным чертежам.

С размерами в соответствии с утвержденными отраслевыми стандартами вы можете ознакомиться в разделе - Размеры ОСТ 24.19.105-82

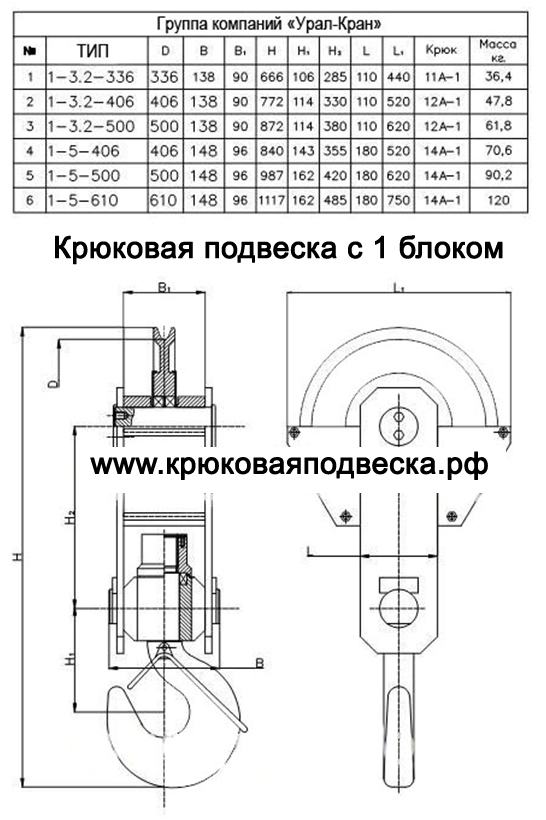

Крюковая подвеска с одним блоком

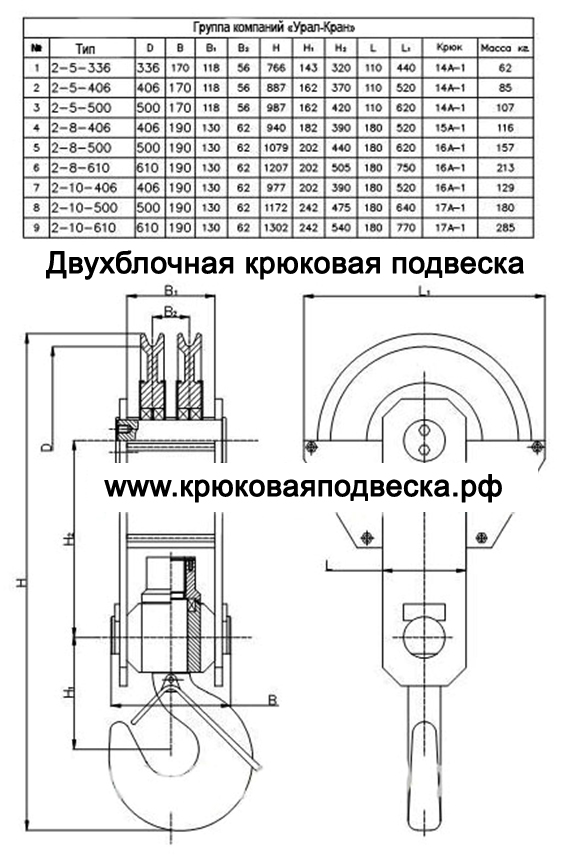

Двухблочная крюковая подвеска

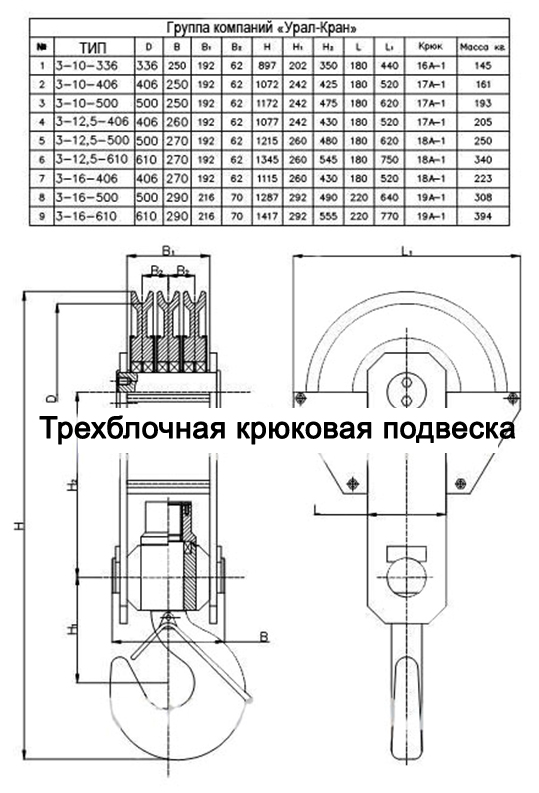

Трехблочная крюковая подвеска

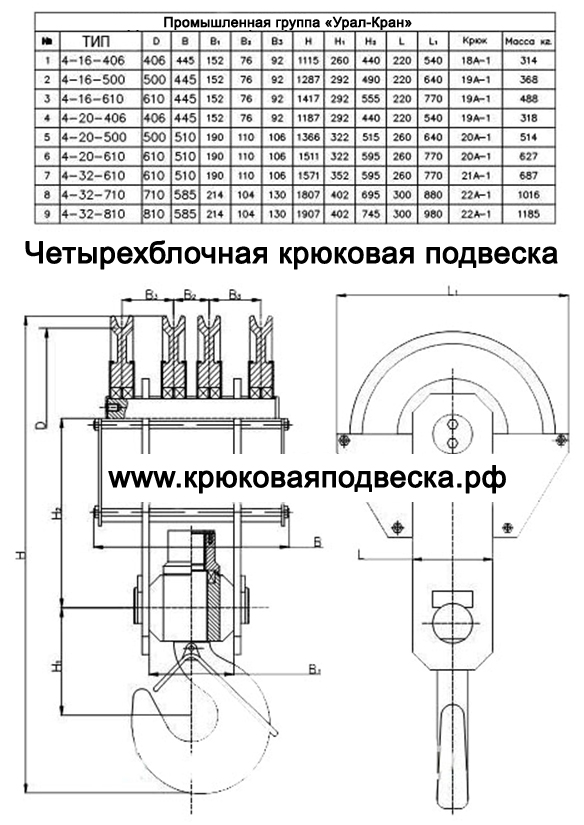

Четырехблочная крюковая подвеска

Меры безопасности

Запрещается превышать номинальную нагрузку, стоять под поднятым грузом, эксплуатировать крюковую подвеску с визуальными дефектами в виде трещин и деформаций.

При эксплуатации должны соблюдаться требования «Правил устройства и безопасной эксплуатации грузоподъемных кранов», ТКП 45-1.03-40-2006, ТКП 45-1.03-44-2006. И производиться в соответствии с инструкцией по охране труда, разработанной потребителем.

Ежедневно перед началом работ необходимо внешне проверять состояние всех элементов и основных узлов устройства, на их техническую исправность.

Раз в пол года производить динамические испытания, под нагрузкой повышающую номинальную в 10%.
